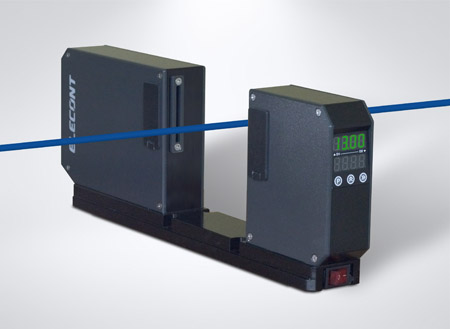

Однокоординатний лазерний вимірювач діаметру ИД-30П




ИД-30П - одночасне вимірювання декількох жил (приклад)

Виносні термінали щитового та настінного виконання









Опис:

Однокоординатний лазерний вимірювач діаметру - оптичний мікрометр. Прилад призначений для безконтактного вимірювання зовнішнього розміру виробів круглої і не круглої форми, таких як: дроти, кабелі, шланги, рукава, труби, дріт, нитка для 3d принтерів та інші безпосередньо в процесі їх виробництва.



Призначення та функції приладу:
• Безперервне безконтактне вимірювання діаметру кабелю безпосередньо в процесі виробництва
• Цифрова індикація фактичного або заданого діаметру кабелю
• Аналогова індикація величини відхилення діаметру кабелю від заданого значення
• Сигналізація про вихід діаметру за межі допуску
• Автоматичне тестування відеосигналу при включенні
• Комунікаційні інтерфейси RS485 Modbus, Profibus (додаткова опція)
• Робота у складі комплексу системи моніторингу і контролю



Дозволяє вимірювати зовнішній розмір виробів з будь-яких матеріалів, в тому числі і прозорих (необхідність вимірювання прозорих матеріалів вказувати в конфігураторі замовлення).

Вимірювальний блок ИД-30 може працювати в системах вимірювання діаметру з іншими оптичними головками з можливістю вимірювання як одного так і декількох об'єктів одночасно.



Комплект постачання:
• Вимірювальна головка ИД-30П
• Виносний термінал (при замовленні треба вказати виконання терміналу: щитове або настінне)



Технічні характеристики:

Робочі параметри
Діапазон вимірюваного діаметру кабелю 0,15…32 мм
Число вимірювань в секунду, не менше 200
Швидкість лазерного променя при скануванні 166 м/сек
Похибка вимірювання, не більш ± 2 мкм - для мінимального діаметру
± 10 мкм - для максимального діаметру
Індикація
Індикація величини відхилення діаметру Cтрілочний індикатор на виносному терміналі
Шкала відхилення діаметру ± 100 мкм / ± 500 мкм
Макс. довжина кабелю для виносного терміналу 100 м
Індикація величини фактичного діаметру на терміналі Цифровий LED семисегментний індикатор
Індикація виходу діаметру за межі встановленого допуску Два світлодіодні індикатори, що сигналізують про вихід діаметру за межі верхнього і нижнього допуску
Інтерфейс
Аналогові виходи

Вихід 1: ± 10 В, Вихід 2: 0...10В
Масштабовані сигнали відхилення фактичного діаметру від заданого. Можуть використовуватися в системі автоматичної стабілізації діаметру

Сигнал абсолютного значення діаметра 4..20мА (опціонально)

Цифровий інтерфейс Призначений для передачі даних в систему моніторингу РТП
Релейні виходи Два релейні виходи 220 В 1 А (сигналізують про вихід діаметру за межі верхнього і нижнього допусків)
Комунікаційний інтерфейс
RS485 Modbus
Живлення
Напруга живлення 220 В ± 10 %
Частота 50 Гц ± 5 %
Споживана потужність 5 ВА (вимірювальна головка)
5 ВА (виносний термінал)
Конструктивні параметри
Розміри вимірювальної зони 41 х 106 мм
Матеріал корпусу  корозійно стійкий дюралюміній
Ступінь захисту IP20 (вимірювальна головка)
IP40 (виносний термінал)

Для особливо важких умов експлуатації (наприклад вимірювання діаметру дроту під час волочіння) у вимірювальну головку опціонально можуть бути додані повітряні канали для здійснення продувки і створення повітряного бар'єру від проникнення пилу, бруду, емульсії та інших забруднень всередину приладу.
Для цього буде потрібно підведення чистого сухого повітря.
Робоча температура 0…+40 град С
Габаритні розміри (довжина х ширина х висота) 368х50х134 мм (вимірювальна головка)
Вага 2,4 кг (вимірювальна головка)
1,7 кг (виносний термінал)
Додаткові опції
Інтерфейс Profibus Зовнішній модуль конвертору Profibus.
Адресний простір зпівпадає з вимірювачами Sicora, що дозволяє виконати швидку заміну.
Монтажна стійка Зменшує час встановлення вимірювача на лінії. Виконан електричний монтаж.
Воздуховодний канал Для роботы в приміщеннях з высоким ступенем присутності пилу: лінії волочіння, талькіровки та інші. Значно збільшує час роботи між обслуговуванням. Потребує попередньої якісноі підготовки повітря.
Набір калібрів Комплект з трьох калібрів різного діаметру які призначені для перевірки точності вимірювання

Габаритнi та установочні розміри:
