| Робочі параметри | |
|---|
| Діапазон вимірюваного діаметру кабелю |
0,7…70 мм |
| Число вимірювань в секунду, не менш |
200 |
| Швидкість лазерного променю при скануванні |
330 м/сек |
| Похибка вимірювання, не більше |
± 7.5 мкм - для мінимального диаметру
± 20 мкм - для максимального диаметру |
| Індикація |
|
| Індикація величини відхилення диаметру |

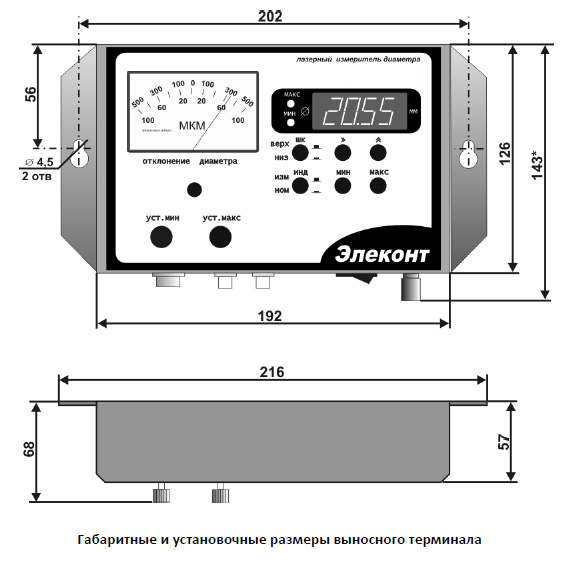

Cтрілочній індикатор на выносному терміналі |
| Шкала відхилення диаметру |
± 0,5 мм / ± 2,5 мм |
| Макс. довжина з'еднувального кабелю для виносного терминалу |
100 м |
| Індикація величины фактичного діаметру |
Цифровий LED індикатор на виносному терміналі та вимюрювальній головкі |
| Індикація виходу діаметру за встановлений допуск |
Два світлодіоди, що сигналізують про вихід діаметру за верхній та нижній допуск |
| Інтерфейс |
|
| Аналогові виходи |
Вихід 1: ± 10 В, Вихід 2: 0...10В
Масштабовані сигнали відхилення фактичного діаметру від заданого. Можуть використовуватися в системі автоматичної стабілізації діаметру
Сигнал абсолютного значення діаметра 4..20мА (опціонально)
|
| Релейні виходи |
Два релейні виходи 220 В 1 А (сигналізують про вихід діаметру за межі верхнього і нижнього допусків) |
Коммуникаційний інтерфейс
|
RS485 Modbus |
| Живлення |
|
| Напруга живлення |
220 В ± 10 % |
| Частота |
50 Гц ± 5 % |
| Споживана потужність |
5 ВА (вимірювальна головка)
5 ВА (виносний термінал) |
| Конструктивні параметри |
|
| Размір вимірювальної зони |
80 х 100 мм |
| Матеріал корпусу |
корозійно стійкий дюралюміній |
| Ступінь захисту |
IP20 (вимірювальна головка)*
IP40 (виносний термінал)
*Для особливо важких умов експлуатації (наприклад вимірювання діаметру дроту під час волочіння) у вимірювальну головку опціонально можуть бути додані повітряні канали для здійснення продувки і створення повітряного бар'єру від проникнення пилу, бруду, емульсії та інших забруднень всередину приладу.
Для цього буде потрібно підведення чистого сухого повітря.
|
| Робоча температура |
0…+45 °С |
| Габаритні розміри (довжина х ширина х висота) |
550х192х58 мм (вимірювальна головка) |
| Вага |
4 кг (вимірювальна головка)
1,7 кг (виносний термінал) |
| Додаткові опції |
|
| Інтерфейс Profibus |
Зовнішній модуль конвертору Profibus.
Адресний простір зпівпадає з вимірювачами Sicora, що дозволяє виконати швидку заміну. |
| Монтажна стійка |
Зкорочує час встановлення вимірювача на лінії. Виконан електричний монтаж. |
| Воздуховодний канал |
Для роботы в приміщеннях з высоким ступенем присутності пилу: лінії волочіння, талькіровки та інші. Значно збільшує час роботи між обслуговуванням. Потребує попередньої якісноі підготовки повітря. |
| Набір калібрів |
Комплект з трьох калібрів різного діаметру які призначені для перевірки точності вимірювання |
