Однокоординатный лазерный измеритель диаметра ИД-70П






















Описание:
Однокоординатный лазерный измеритель диаметра - оптический микрометр.

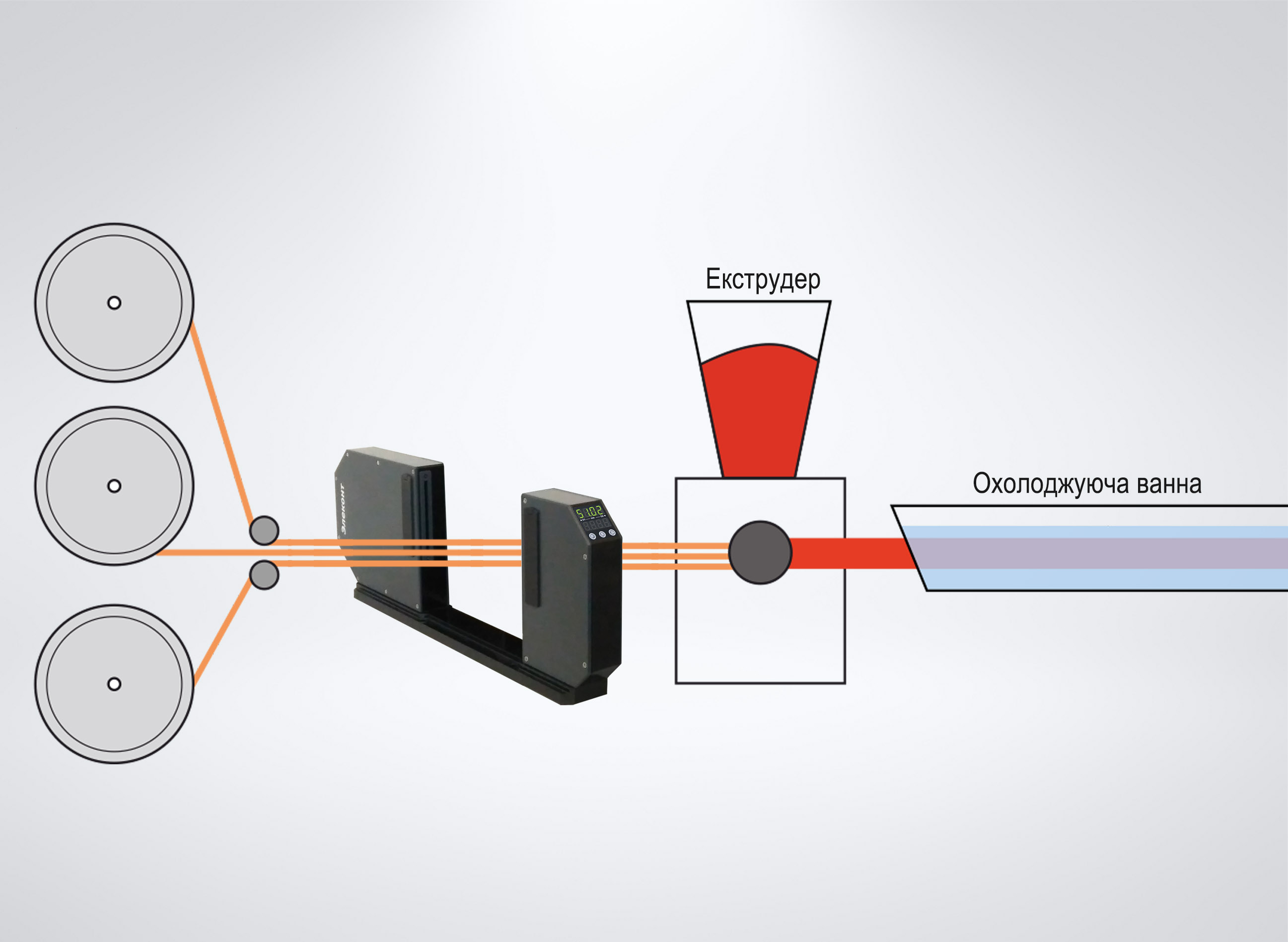

Прибор предназначен для бесконтактного измерения наружного размера изделий круглой и не круглой формы, таких как: провода, кабели, шланги, рукава, трубы  и др. непосредственно в процессе их производства.



Назначение и функции прибора:
• Непрерывное бесконтактное измерение диаметра непосредственно в процессе производстве
• Цифровая индикация фактического или заданного диаметра изделия
• Аналоговая индикация абсолютного значения диаметра и его отклонения от
номинала
• Сигнализация о выходе диаметра за пределы допуска
• Автоматическое тестирование видеосигнала при включении
• Коммуникационные интерфейсы (опционально) RS485 Modbus, Profibus
• Работа в составе комплекса системы мониторинга и контроля

Позволяет измерять наружный размер изделий из любых материалов, в том числе и прозрачных (необходимость измерения прозрачных материалов указывать в конфигураторе заказа)

Возможные комплекты поставки:

• Измерительная головка ИД-70 без выносного терминала

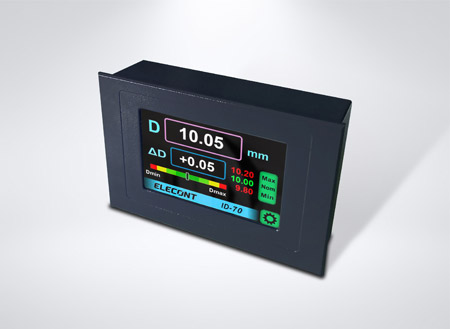

• Измерительная головка ИД-70 с выносным терминалом

- при заказе следует указать исполнение терминала: щитовой или настенный

Для ознакомления  со всеми дополнительными опциями и заказа воспользуйтесь Конфигуратором заказного кода

Технические характеристики:

Рабочие параметры
Диапазон измеряемого диаметра кабеля 0,7…70 мм
Число измерений в секунду, не менее 200
Скорость лазерного луча при сканировании 330 м/сек
Погрешность измерения, не более ± 7.5 мкм - для минимального диаметра
± 20 мкм - для максимального диаметра
Индикация
Индикация величины отклонения диаметра Cтрелочный индикатор на выносном терминале
Шкала отображаемого отклонения диаметра ± 0,5 мм / ± 2,5 мм
Макс. длина кабеля для выносного терминала 100 м
Индикация величины фактического диаметра на терминале Цифровой LED семисегментный индикатор
Индикация выхода диаметра за установленный допуск Два светодиодных индикатора, сигнализирующих о выходе диаметра за верхний и нижний допуск
Интерфейс
Аналоговые выходы

Два масштабируемых аналоговых выхода отклонения фактического диаметра от заданного:      Выход 1: +/- 10 В;     Выход 2: 0...10В                            Могут использоваться в системе автоматической стабилизации диметра.

Сигнал абсолютного значения диаметра 4..20мА (опционально)

Релейные выходы Два релейных выхода  220 В 1 А
(сигнализируют о выходе диаметра за верхний и нижний допуск)
Коммуникационные интерфейсы

RS485 Modbus, Profibus (опционально)
Питание
Напряжение питания 220 В ± 10 %
Частота 50 Гц ± 5 %
Потребляемая мощность 5 ВА (измерительная головка)
5 ВА (выносной терминал)
Конструктивные параметры
Размер измерительной зоны 80 х 100 мм
Материал корпуса коррозионностойкий дюралюминий
Степень защиты IP20 (измерительная головка)*
IP40 (выносной терминал)

*Для особо тяжёлых условий эксплуатации (например измерение диаметра проволоки при волочении) в измерительную головку опционально могут быть добавлены воздушные каналы для осуществления продувки и создания воздушного барьера от проникновения пыли, грязи, эмульсии и прочих загрязнений внутрь прибора.
Для этого потребуется подведение чистого осушеного воздуха.
Рабочая температура 0…+45 град С
Габаритные размеры (длина х ширина х высота) 550х192х58 мм (измерительная головка)
Вес 4 кг (измерительная головка)
1,7 кг (выносной терминал)
Дополнительные опции
Интерфейс Profibus Внешний модуль конвертора Profibus.
Адресное пространство соответствует измерителям Sicora, что позволяет выполнить быструю замену.
Монтажная стойка Сокращает время установки измерителя на линии. Выполнен электрический монтаж.
Воздуховодный канал Для работы в помещениях с высокой запыленностью: линии волочения, талькировка и т.п. Значительно увеличивает интервал работы между обслуживанием. Требуется предварительная качественная подготовка воздуха.
Набор калибров Комплект из трех калибров разного диаметра предназначен для проверки точности измерения



Габаритные и установочные размеры:
